在 LayOut 中建立 SketchUp 模型的 2D 平面圖

Sketchup Pro – 將3D 圖檔轉2D 圖檔 (dwg)

LayOut是SketchUp的一項獨立運作的應用程式，當您安裝好SketchUp之後，也會自動安裝LayOut。

SketchUp 的 LayOut 是隨附於 SketchUp Pro 的 2D 文件編輯工具，主要用於將 3D 模型轉換為可列印、可展示的 2D 圖面，常用於建築設計、室內設計、景觀設計等專業圖說的製作，並建立起DWG格式的檔案！

LayOut 的主要功能說明

1. 視圖展示 (Model Viewports)

• 可將 SketchUp 模型以視圖的方式插入到 LayOut 中（例如：平面圖、立面圖、剖面圖等）。

• 支援多個視角，並可對每個視圖進行縮放、標註與設定圖層可見性。

• 與 SketchUp 模型連結，一旦模型更新，LayOut 的視圖也可同步更新。

2. 圖面標註 (Annotation & Dimensions)

• 可加入：

  • 文字標註（註解、說明）

  • 尺寸標註（長度、角度、半徑等）

  • 引線註記（Leader lines）

• 尺寸標註可依模型自動取得準確的數值。

3. 頁面管理 (Pages)

• 支援多頁文件管理，便於製作完整的圖說集（如封面、圖例、各樓層圖等）。

• 可複製頁面範本，快速建立統一風格的多頁文件。

4. 樣式與模板 (Styles & Templates)

• 可自訂或套用現有模板，包括標題欄、圖框、公司標誌等。

• 支援圖層與圖元樣式設定，讓不同元素呈現不同的線型、顏色或粗細。

5. 導出與列印 (Export & Printing)

• 支援導出為：

  • PDF（含向量格式，可高品質列印）

  • 圖片格式（JPG、PNG）

  • DWG/DXF（給 CAD 軟體使用）

• 可設計列印大小、邊界、解析度等。

6. 圖層管理 (Layers)

• 可透過圖層控制圖元顯示與管理，方便圖紙組織與圖層開關操作。

7. 圖形工具 (Drawing Tools)

• 提供基本 2D 繪圖工具，例如線條、矩形、圓形、多邊形、自由曲線等。

• 可自訂圖元樣式，如線條顏色、填色、線型。

8. 精確控制 (Snapping & Inference)

• 提供與 SketchUp 類似的捕捉（Snap）功能，能準確對齊點、邊、中心等。

• 支援參照線與網格輔助繪圖。

為什麼選擇 LayOut？

2D 圖紙將大量關鍵資訊打包成易於理解的格式，並確保專案中的每個人都擁有開始施工所需的資訊。

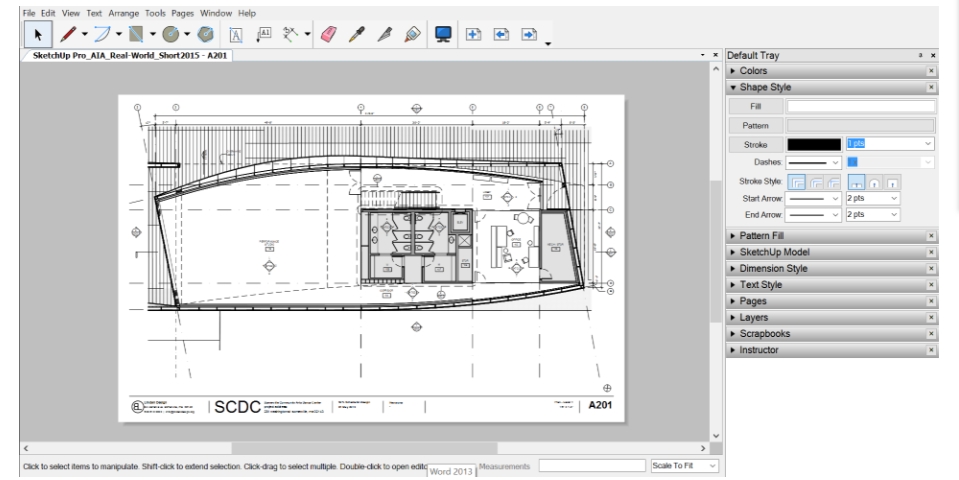

LayOut 中完成的平面圖圖紙

LayOut 專為與您的 SketchUp 工作流程整合而設計，讓您能夠輕鬆地從 3D 模型建立 2D 文件。它專為從 SketchUp 模型建立文件而設計，但並不局限於 2D 文件。 LayOut 融合了桌面出版和 CAD 軟體的功能，使其成為在專案任何階段創建簡報、列印圖紙集和分享概念創意的絕佳工具。除了 2D 平面圖、剖面圖和詳圖外，LayOut 文件還可以包含 3D 視圖、情緒板和靈感照片。
