AUTOCAD-匯入標記和標記輔助

發表日期 2023-09-14 在 16:16:08 by futako

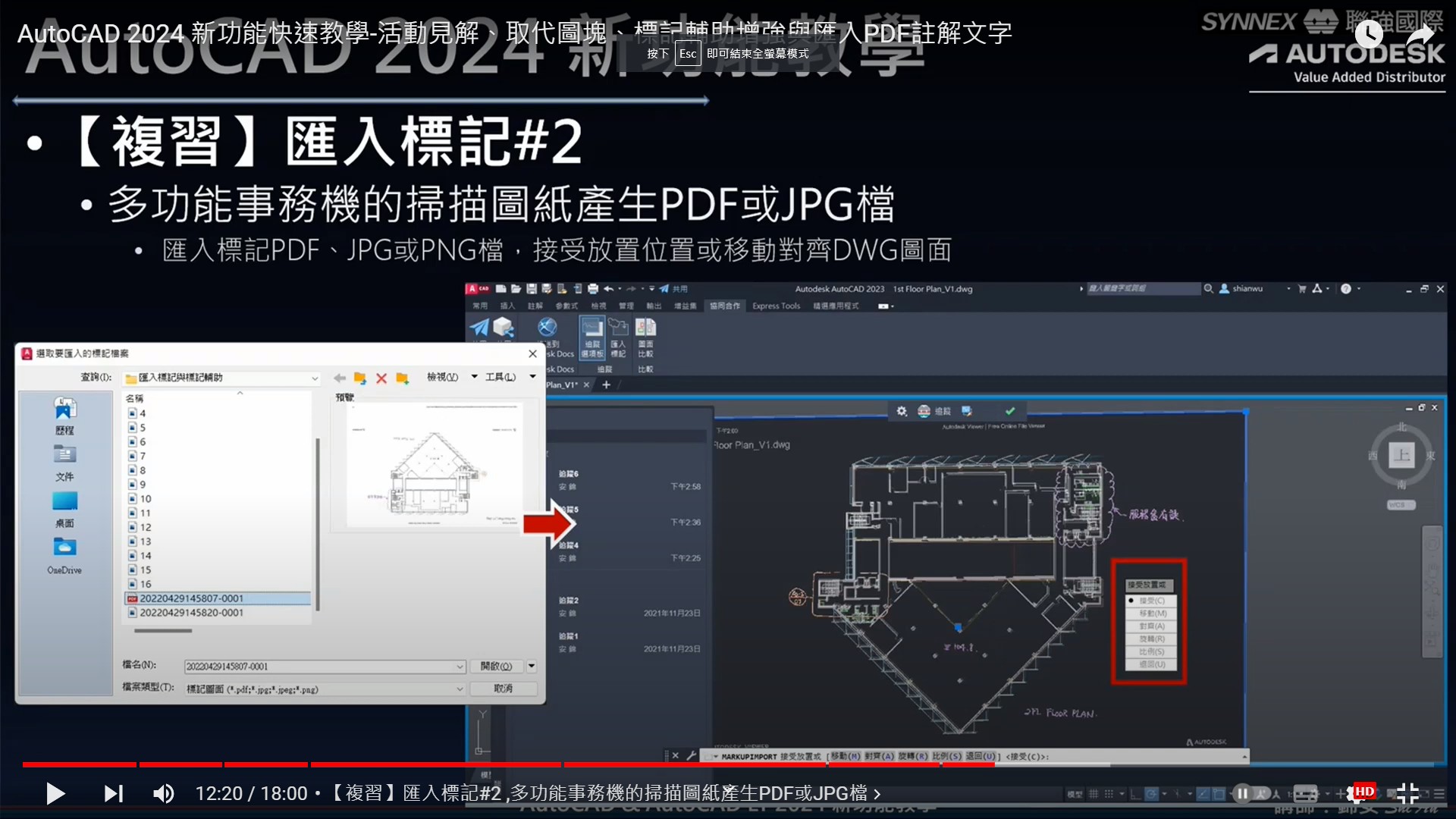

AUTOCAD 自2023 推出匯入標記和標記輔助功能，讓使用者可以利用拍照、匯入PDF或JPG檔，可以將手繪的圖稿轉成CAD檔案

使用「匯入標記」的最佳實踐

「追蹤」與「匯入標記」最適用於 2D 圖面。標記在 3D 圖面或有非線架構視覺型式的圖面中不容易識別。
匯入的影像會降低為 4k 解析度。建議匯入的標記不要超過 4k 顯示器解析度或 144 dpi。
為實體紙張拍攝相片時，請確保紙張亮度均勻。避免紙張上有陰影 (包括摺痕和縐摺)，並避免在紙張範圍的照明不均勻處拍攝相片。有陰影或光線不均勻的相片，會降低標記成功識別為與基礎圖面分開的可能性。
拍攝實體紙張的相片時，請勿包括背景中圖面頁面以外的物件。如果需要，請在拍攝相片後將影像裁剪為實體頁面。如果標記只在圖面的某個小區域，相片就不必包括整個圖面，但如果影像中要放入紙張較大範圍，AutoCAD 通常會自動將相片與圖面對齊。
拍攝實體紙張的相片時，請避免以斜角為頁面拍攝相片。請盡可能讓相機正對頁面，從紙張正上方拍攝相片。以斜角拍攝的相片，在匯入至 AutoCAD 後，會導致影像失真，AutoCAD 比較不會自動將這些影像與圖面對齊。與扭曲不同，影像中的頁面如果旋轉並不會導致扭曲，通常也不會讓 AutoCAD 無法成功將影像與圖面對齊。例如，頁面的「頂部」不一定要是影像的「頂部」。
